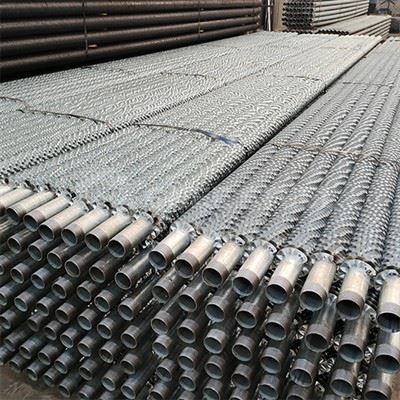

ท่อเหล็กครีบ
Fin tube เป็นองค์ประกอบการถ่ายเทความร้อนที่มีประสิทธิภาพพร้อมครีบเกลียว พื้นที่ถ่ายเทความร้อนมีขนาดใหญ่หลายสิบเท่าของหลอดไฟ ซึ่งสามารถเพิ่มการถ่ายเทความร้อน ลดความต้านทานการไหล และลดการใช้โลหะ จึงช่วยปรับปรุงความประหยัดและความน่าเชื่อถือในการปฏิบัติงานของอุปกรณ์แลกเปลี่ยนความร้อน ท่อครีบถูกนำมาใช้กันอย่างแพร่หลายในหม้อไอน้ำต่างๆ
ท่อครีบทำจากท่อโลหะและแถบเหล็กเชื่อมด้วยอุปกรณ์ ท่อครีบส่วนใหญ่จะใช้ในเครื่องแลกเปลี่ยนความร้อนขนาดใหญ่เนื่องจากสามารถเพิ่มพื้นที่แลกเปลี่ยนความร้อนซึ่งจะช่วยประหยัดพลังงานได้มากขึ้น
อุณหภูมิในการทำงานสูงสุด :270 F (130 C)
วัสดุท่อฐาน:สแตนเลส, เหล็กคาร์บอน, โลหะผสมทองแดง, โลหะผสมเหล็ก (ไม่มีขีดจำกัดทางทฤษฎี)
ASME SA213% 2fASTM A213 TP304% 2f304L TP316% 2fTP316L TP321 TP310S TP317% 2c
ASME SA106/ASTM A106 Gr B Gr C, ASME SA179/ASTM A179, ASME SA192/ASTMA192
ASTM B111 C70600 C44300 C68700 C71500 ...
วัสดุครีบ: อะลูมิเนียม, ทองแดง. สแตนเลสท่อครีบชนิด L, เหล็กกล้าคาร์บอนท่อครีบชนิด L ทองแดงท่อครีบชนิด L
ท่อครีบ Cu-Ni L, ท่อครีบอลูมิเนียมทองเหลือง L ท่อครีบทองแดง - นิกเกิล L ชนิดท่อครีบชนิด L แบบดูเพล็กซ์ท่อครีบชนิด L แบบซุปเปอร์ดูเพล็กซ์ท่อครีบระบายความร้อนด้วยอากาศ, ท่อครีบอุ่นอากาศ
ท่อครีบอัด ท่อครีบฟันปลา ท่อครีบชนิด L ท่อครีบชนิด G ท่อครีบชนิด LL ท่อครีบชนิด H ท่อครีบชนิด KL ท่อครีบชนิด HFW ท่อครีบเชื่อมด้วยเลเซอร์
ข้อดีของท่อครีบ
ให้พื้นที่ถ่ายเทความร้อนของท่อเปลือย 8 ถึง 12 เท่า
มีประสิทธิภาพมากกว่าท่อเปลือย
จัดหาเครื่องแลกเปลี่ยนขนาดเล็กเนื่องจากพื้นที่การถ่ายเทความร้อนเพิ่มขึ้น
มักจะให้ทางเลือกที่ประหยัดกว่า
ครีบสามารถเป็นแบบ "Cut & Twist" เพื่อเพิ่มความปั่นป่วนของของเหลวบริเวณเปลือกและปรับปรุงการถ่ายเทความร้อน
OD ของท่อฐาน:15.88-165มม
ความสูงของครีบ:6-50มม
ความหนาครีบ:0.3-0.5 มม
Fin pitch: ตามคำขอของลูกค้า
สิ้นสุด: ปลายธรรมดา, ปลายเอียง
ไม่มีบริเวณครีบทั้งสองด้าน: ตามคำขอของลูกค้า
| ผลิตภัณฑ์: | ท่อเหล็กครีบ, ท่อครีบเชื่อม, ท่อครีบเกลียว, ท่อครีบตามยาว |
| แอปพลิเคชัน: | ใช้กับการกำหนดค่าเครื่องทำความร้อน ใช้กับสถานการณ์ที่มีอุณหภูมิสูงและแรงดันสูง |
| ขนาด: | OD: 15.88-165มม |
| น้ำหนัก: 0.3-0.5 มม | |
| ความยาว: น้อยกว่าหรือเท่ากับ 15Mtrs | |
| มาตรฐานท่อ: | ASTM A192 ASTM A179 ASTM A209 ASTM A210 |
| JIS G3461 JIS G3462 JIS3463 DIN17175 TH 10216-2 | |
| A213 T5,T9,T11,T22,T91 |
ข้อมูลจำเพาะ
|
พิมพ์ |
คำอธิบาย |
ท่อฐาน |
ข้อกำหนดครีบ (มม.) |
||
|
ครีบขว้าง |
ความสูงของครีบ |
ครีบหนา |
|||
|
ฝังตัว |
ท่อครีบชนิด G |
16-63 |
2.1-5 |
<17 |
~0.4 |
|
อัด |
โลหะเดี่ยวโลหะรวม |
8-51 |
1.6-10 |
<17 |
0.2-0.4 |
|
ท่อครีบชนิดทีชนิดครีบต่ำ |
10-38 |
0.6-2 |
<1.6 |
~0.3 |
|
|
ท่อลูกฟูกท่อไม้ไผ่ |
16-51 |
8-30 |
<2.5 |
/ |
|
|
แผล |
ท่อครีบชนิด l/kl/ll |
16-63 |
2.1-5 |
<17 |
~0.4 |
|
สตริง |
ท่อครีบสตริง |
25-38 |
2.1-3.5 |
<20 |
0.2-0.5 |
|
ประเภท U |
ท่อชนิด U |
16-38 |
/ |
/ |
/ |
|
การเชื่อม |
ท่อครีบเชื่อม HF |
16-219 |
3-25 |
5-30 |
0.8-3 |
|
ท่อครีบชนิด H/HH |
25-63 |
8-30 |
<200 |
1.5-3.5 |
|
|
หลอดครีบแบบมีการศึกษา |
25-219 |
8-30 |
5-35 |
φ5-20 |
|
|
วัสดุครีบ |
ครีบดีกรี N ต่อเมตร |
ความหนาของแถบ |
กำลังการผลิต |
|
วัสดุทุกประเภท |
จาก 50 ถึง 500 |
ตั้งแต่ {{0}},4 มม. ถึง 0.5 มม. |
มากกว่า 500 เมตร ต่อวัน |
|
วัสดุท่อ |
ความหนาของท่อ |
ท่อโอดี |
ความยาวใช้ได้ |
|
วัสดุทุกประเภท |
1,00 มม. ขั้นต่ำ |
ตั้งแต่ 10,00 มม. ถึง 200,00 มม. |
ความยาวทั้งหมดสูงสุด 8 เมตร |
|
ฐานท่อ OD |
ความหนาของท่อฐาน (มม.) |
ความสูงของครีบ (มม.) |
ความหนาของครีบ(มิลลิเมตร) |
ครีบ NO.(ชิ้น) |
|
25.4 มม. ~152.4 มม |
1.0 มม. ~4.0 มม |
5.0 มม. ~16.0 มม |
0.89 มม. ~1.5 มม |
2 ~ 36 |
|
วัสดุท่อฐาน |
วัสดุครีบ |
ความยาวท่อ (Mtr) |
|
|
|
เหล็กกล้าคาร์บอน, โลหะผสม, สแตนเลส |
เหล็กกล้าคาร์บอน, โลหะผสม, สแตนเลส |
น้อยกว่าหรือเท่ากับ 15Mtrs |
|
ท่อเหล็กครีบ
